LISSY vysílače Uhlenbrock



  Vysílače LISSY slouží k předávání informací z vlaku přijímačům LISSY, které jsou umístěny v potřebných místech na kolejišti. Zpravidla to jsou místa, kde potřebujeme vlaky zastavovat jako návěstidla u traťových nebo staničních oddílů, zastávky, skrytá nádraží nebo místa, kde potřebujeme při průjezdu vlaku vykonat nějaký příkaz, např. před vjezdem do tunelu zapískat nebo při vjezdu do skrytého nádraží vypnout zvuky lokomotivy.

  Vysílače LISSY se umisťují zpravidla pod lokomotivou, ale v případě nedostatku prostoru pro montáž vysílače LISSY pod lokomotivou (platí zvláště u malých modelových měřítek) může být vysílač LISSY umístěn pod vozem a tento vůz je potom ve vlaku řazen nejlépe hned za lokomotivou. Při umisťování vysílače LISSY pod lokomotivou je možné zvážit varianty:

  • Umístění vysílače LISSY v blízkosti podvozku nebo přední části pojezdu, kde bývá zpravidla více místa. Ovšem v takovém případě je nutné se rozhodnout, jak budou lokomotivy provozovány. Pokud budou jezdit oběma směry, je nutné počítat s nesymetrickým umístěním vysílače LISSY pod lokomotivou a např. při umisťování přijímačů LISSY před návěstidly nechávat vetší vzdálenost. Totéž platí v případě umístění vysílače LISSY ne pod lokomotivou, ale pod vozem.
  • Umístění vysílače uprostřed lokomotivy je jednodušší z pohledu plánování provozu na kolejišti. V takovém případě nemusíme řešit, kterým směrem jede lokomotiva a přijímače LISSY umísťujeme před návěstidly podle nejdelší lokomotivy (polovina délky lokomotivy + rezerva pro dojezd při brždění). Toto neplatí pro ucelené jednotky (např. ICE, Desiro), kde bude vysílač LISSY umisťován pod prvním vozem ve směru jízdy.

  Podle dokumentace je doporučeno, aby vzdálenost mezi vysílačem LISSY a optickými senzory přijímače LISSY nebyla být větší než 12mm. Taktéž je vhodné zvážit umisťování optických senzorů přijímače LISSY v ostrých obloucích kde zvláště dlouhé lokomotivy více vybočují z osy kolejí a vysílač LISSY umístěný uprostřed takové lokomotivy by nemusel správně osvítit optické senzory instalované v ose kolejí.

Přehled LISSY vysílačů Uhlenbrock

  Použití vysílačů LISSY není nijak vázáno na konkrétní lokomotivní dekodér. Výrobce neustále vylepšuje produktovou řadu a rozšiřuje funkce. Zpětná kompatibilita zůstává zachována. Starší produkty jsou nahrazovány novějšími, které mají rozšířenou funkcionalitu, např. přidanou podporu pro systém MARCo.

Vysílač Uhlenbrock 68300

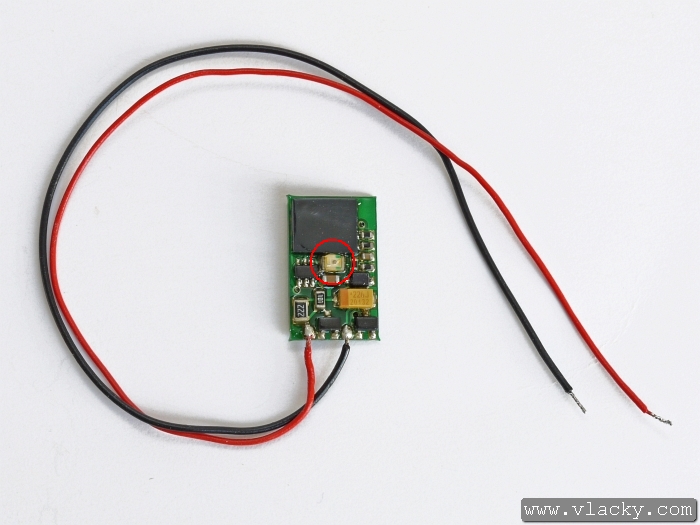

Uhlenbrock 68300 Jedná se o starší typ vysílače LISSY, který má uprostřed jednu vysílací diodu LED. Je plně nezávislý na použitém lokomotivním dekodéru, protože se připojuje pomocí dvou vodičů na pájecí plošky v lokomotivě v místě, kde je k dispozici vstupní napětí z kolejí. Vysílač se programuje buď spolu s lokomotivním dekodérem nebo pomocí vlastních CV. Tento typ vysílače LISSY se již nevyrábí a byl nahrazen novějším typem 68310.

Vysílač Uhlenbrock 68301
Uhlenbrock 68301 Parametry jsou stejné jako u předchozího katalogového čísla. Vysílače LISSY se dodávají v ekonomickém balení po pěti kusech.

Vysílač Uhlenbrock 68310

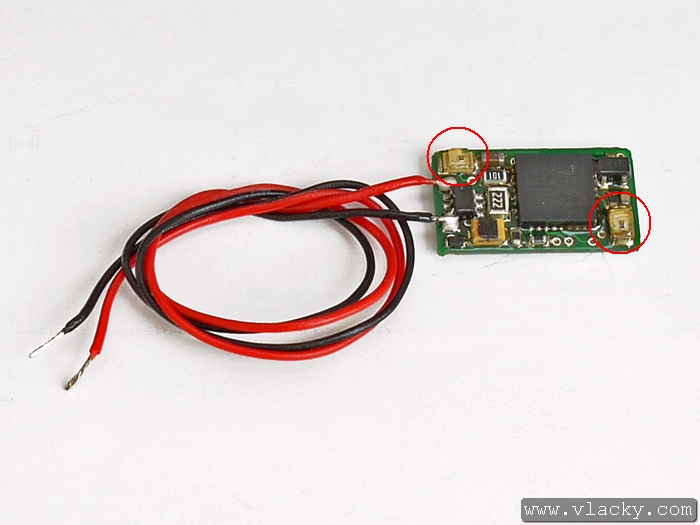

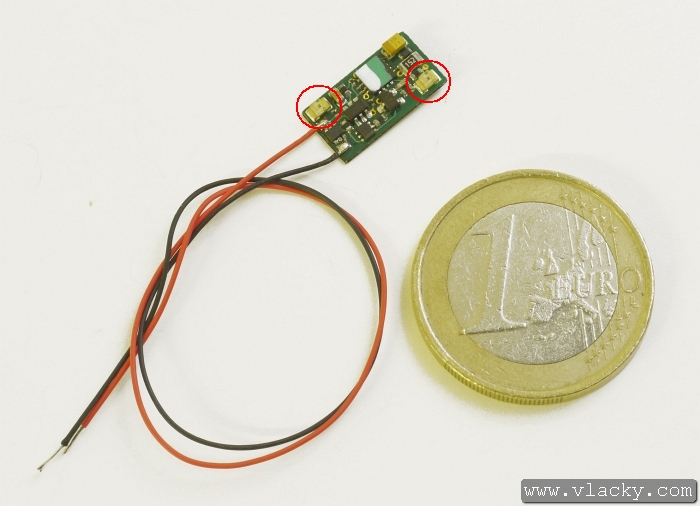

Uhlenbrock 68310 Jedná se o inovovaný typ vysílače LISSY, který má dvě vysílací diody LED umístěné v protilehlých rozích. Tímto konstukčním vylepšením se řeší případ provozování delších lokomotiv, které v ostrých obloucích více vybočují vůči ose kolejí a mohly se vyskytovat problémy s osvitem optických senzorů přijímačů LISSY instalovaných v ose kolejí. Ostatní parametry tohoto vysílače LISSY jsou stejné jako u typu 68300. Tento typ vysílače LISSY je od roku 2013 postupně nahrazován novějším typem 68330.

Vysílač Uhlenbrock 68311

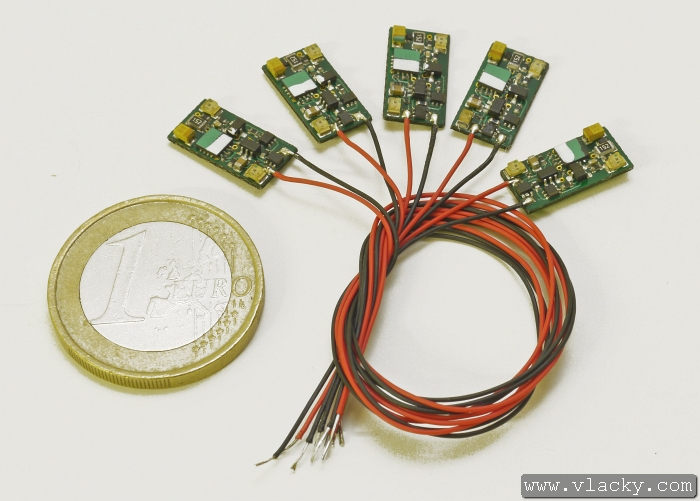

Uhlenbrock 68311 Parametry jsou stejné jako u předchozího katalogového čísla. Vysílače LISSY se dodávají v ekonomickém balení po pěti kusech.

Vysílač Uhlenbrock 68330  → manuál 68330 DE · 68330 EN
Uhlenbrock 68330 V současnosti nejnovější typ vysílače LISSY//RailCom vychází z předchozího typu 68310. Jeho funkcionalita je rozšířena o podporu systému MARCo. Jinak jsou jeho technické parametry co se týče systému LISSY stejné jako u předchozího typu 68310. Pomocí CV 115 a CV 129 lze nastavit fungování vysílače LISSY//RailCom, čili podle potřeby zapnout/vypnout podporu pro LISSY nebo MARCo.

Vysílač Uhlenbrock 68331  → manuál 68331 DE · 68331 EN
Uhlenbrock 68331 Parametry jsou stejné jako u předchozího katalogového čísla. Vysílače LISSY se dodávají v ekonomickém balení po pěti kusech.

Minivysílač Uhlenbrock 68400  → manuál 68400 DE · 68400 EN

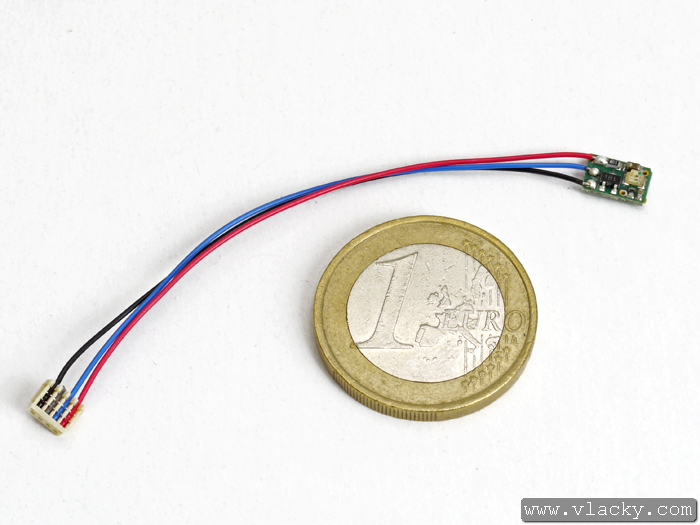

Uhlenbrock 68400 Konstrukčním provedením zcela jiný typ vysílače LISSY, který je závislý na podpoře lokomotivního dekodéru. Tento typ vysílače LISSY je nejmenší a tak jej lze instalovat i u zcela malých lokomotiv s nedostatkem prostoru pod pojezdem. Vysílač LISSY má třívodičový přívod zakončený malým konektorem. Pomocí tohoto konektoru jej lze připojit přímo na lokomotivní dekodéry, které mají tento konektor vyveden (zpravidla větší typy lokomotivních dekodérů). Jinak lze konektor odštípnout a tři přívody přímo připájet na pájecí plošky rozhraní LISSY/SUSI u menších lokomotivních dekodérů. Omezením tohoto vysílače LISSY tak je, vyžaduje přítomnost rozhraní LISSY/SUSI na lokomotivním dekodéru buď ve formě zmíněného konektoru, nebo pájecích plošek. Tento vysílač lISSY se nijak nenastavuje. V lokomotivním dekodéru je nutné pouze nastavit pomocí CV správný režim rozhraní (zda bude LISSY nebo SUSI) a katergorii vlaku (lokomotivy). Pokud je lokomotiva vybavena zvukovým modulem a rozhraní LISSY/SUSI je již obsazeno, nelze tento vysílač LISSY použít.

Tip Upozornění: při montáži vysílačů LISSY postupujte dle dokumentace, aby nedošlo k elektrickému nebo mechanickému poškození modelu nebo vysílače. Zvláště u vysílače LISSY 68400 při pájení na kontaktní plošky LISSY/SUSI lokomotivního dekodéru je nutno dávat pozor a vyvarovat se jakéhokoliv zkratu.
